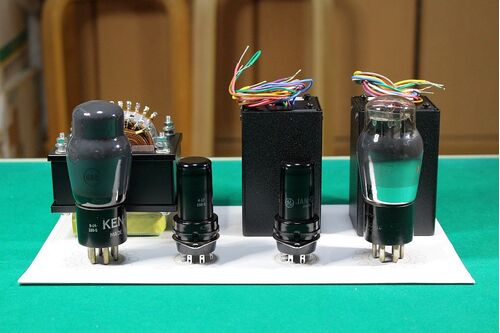

VT-25シングルアンプ・完成

きっかけは、拙VT-62シングルアンプを聴いていた時にフィラメントの輝きが美しいと思ったことだった。 同じ送信管であるVT-25なら何本か持っていたはずなので、探してみると3本見つかった。これを使ってVT-25シングルアンプを製作しようと考えた。 電圧増幅…

VT-25シングルアンプ・VT-62を挿してみる

VT-25(10)の上位互換球(と言うのか?)としてはVT-62(801A)がある。これは最大プレート電圧と最大プレート損失をアップさせた送信管で特性的には同一とされている。手持ちにVT-62が2本あるので、いわゆるタマころがしをしてみる。ただ差し替えるだけではなく…

VT-25シングルアンプ・NFBをかける

VT-25シングルアンプは無帰還での特性に問題ないことが確認できたので、NFBをかけることにした。NFB抵抗は実験機で1kΩとすれば6dBとなることがわかっている。発振防止に位相補正容量1000pFを並列に入れる。 現状の回路図。 諸特性を測定。高域は70kHz前後ま…

VT-25シングルアンプ・動作確認

配線の終わったVT-25シングルアンプの配線チェックを行う。誤配線や配線忘れ、ショート・オープンは無いようなので、真空管を挿して電源オン、カソード電圧を27Vに調整。各部の電圧に設計と大きな違いがないことを確認。SP端子にDMMをACレンジにして接続、RC…

VT-25シングルアンプ・組立~配線

VT-25シングルアンプの組み立てを始めた。軽いものから外装パーツを取り付けていく。仮組みで確認しているから、特に問題なくパーツが付いた。 フロント部分には傷防止のため厚紙をカットして貼り付けた。真空管を挿して「観球アンプ」。 シャーシ内。仮組み…

VT-25シングルアンプ・シャーシと裏蓋の塗装

今回も金太郎飴的な記事だが備忘録なのでご了承を。塗装は外の駐車スペースで行うので、雨が降ったり風が強くて塗装のできない日が数日。ようやく風の弱い晴れた日に一気に塗装する。シャーシと裏蓋の保護ビニールを剥がし、溶接跡やバリをリューターにつけ…

VT-25シングルアンプ・仮組み

VT-25シングルアンプの金属加工が終わったので、仮組みをしてパーツの干渉や接近しすぎな箇所が無いかどうか確認する。試行錯誤しながら組み立てていったので時間がかかった。シャーシの追加工は無かった。いきなり電源部の平ラグの電解コンデンサの頭がつか…

VT-25シングルアンプ・固定プレートの作成

OPTの固定プレートとVT-25のソケットプレートを作成する。 最初に穴開け図を作成。 t1.0mmのアルミ板に、印刷してカットした穴開け図を貼り付けてケガキ線を入れる。油性ペンで印をつけた。当初はアルミ板をカットしてから穴開けをやろうと思ったが、穴開け…

VT-25シングルアンプ・シャーシ加工

VT-25シングルアンプのシャーシ加工を始めた。こういう作業は始めるまでが億劫でなかなか取り掛かれないが、一旦始めてしまうと騒音が出るから早く終わらせたいと思うものなんだね。一気にやると疲れが出るし集中力が途切れるのでミスや怪我を誘発する。だか…

VT-25シングルアンプ・レイアウト検討その2

シャーシ上面にはトランス3個と真空管が4本だから、できるレイアウトは限られる。考えた2案で検討を進める。 これは拙VT-62シングルアンプと同じ配置でVT-25を両端に置いたレイアウト。 レイアウト図を印刷し、シャーシにトランスと真空管を並べてみる。自分…

高耐圧MOSFET

真空管アンプのリプルフィルタに使える高耐圧MOSFETを挙げてみた。基本的にソースフォロアで使うので、順伝達アドミタンス|Yfs|の高いほうがリプルフィルタの出力インピーダンスが低くなるはず。ただデータシートの条件は真空管アンプで使う100mA程度に対し…

VT-25シングルアンプ・実験機の組立と評価その2

VT-25シングルアンプ実験機は、6dBのNFBをかけた際にSP負荷オープンで0.1μF~0.22μFを接続した時に発振した。NFB抵抗に位相補正容量1000pFを追加したところ発振しなくなった。今回は位相補正容量を追加した時の諸特性を測定した。 回路図。C6が追加した1000p…

VT-25シングルアンプ・実験機の組立と評価

VT-25シングルアンプの実験機を組み立てた。片チャンネルのみ、入力ボリューム無し、電源スイッチは省略とした。+B・+B1・-C・-C1は片チャンネルだと電圧が高くなってしまうため、ダミー抵抗を付けてある。 回路の電圧を赤字で記入した。AC100Vが1.5%高いが…

超小型真空管アンプ

エレキのエフェクターに使うアルミケースを入手した。これはHammondの1590DDでアルミダイカスト製。Amazonで1,680円(2024年2月25日現在)だった。 サイズはW188mm×D120mm×H33mm(裏蓋を入れると37mm)で、厚さは2mmくらい。重さは525gで結構重い。いくぶん上辺…

VT-25シングルアンプ・平ラグ作成

当初はバラックで特性を確認するつもりでいたが、平ラグを作成し実験機を組んで確認しようと考えを変えた。 +B・+B1・-C電源の平ラグパターン。 平ラグに組んだ電源部。うひゃー詰めすぎ! 2SK3234はシャーシに取り付けて放熱させる。 アンプ部の平ラグパタ…

VT-25シングルアンプ・平ラグパターン作成

レイアウト検討ではエイヤーで平ラグの極数を決めてしまったけど、その極数で本当に乗るのか確認する必要がある。そこで平ラグパターンを作成することにした。 現状の回路図を上記に示す。+Bが392Vで、AC100Vが103Vとかになった場合、404Vまで上がって電解コ…

VT-25シングルアンプ・レイアウト検討

VT-25シングルアンプのレイアウト検討をしてみた。シャーシは株式会社奥澤のO-45、W300mm×D170mm×H50mm、t1.5mmのアルミを想定している。拙VT-62シングルアンプを元にレイアウト検討をしたので、基本的にシンメトリー配置だ。電源トランスを端に置くオーソド…

VT-25シングルアンプ・特注電源トランス

12B4Aシングルアンプが一段落したので、中断していたVT-25シングルアンプを再開することにした。当記事は年頭に上げた構想の続きとなる。今回は特注電源トランスだ。電源トランスはいつもお世話になっている西崎電機に特注する。送った見積もりはこんなふう…

12B4Aシングルアンプ・完成

きっかけはヤフオクでARITO's Audio LabのSE-5K2Wを落札したことだった。このOPTは角型ケース入りの超小型で出力容量2W、1次5kΩ(ULタップ付)、2次4-8-16Ωで最大DC重畳電流は30mA。 その頃ミニオフ会で6AN8Aを4本頂いた。6AN8Aは電圧増幅の5極管と、同じく電…

12B4Aシングルアンプ・歪みの打ち消し

12B4Aシングルアンプでは電圧増幅段と電力増幅段で歪みの打ち消しをしてみようと思う。初段のプレート抵抗を100kΩから半分の50kΩにしたところ(NFB抵抗はそのまま)、波形の上下がほぼ同時にクリップすることがわかった。ただ利得が8.6倍と、想定していた利得…

12B4Aシングルアンプ・NFBをかけてみる

とりあえず問題はなさそうなのでNFBをかけてみることにし、NFB抵抗は1.3kΩとした。高域に小ピークが見られるので並列に330pFを接続したところ、フラットになった。 Analog DiscoveryによるLchの周波数特性。 Rchの周波数特性。 詳細な諸特性を測定。高域-3dB…

12B4Aシングルアンプ・動作確認

組立が完了した12B4Aシングルアンプの配線チェックをする。回路図と突き合わせて誤配線や配線忘れを確認。+BのGNDショートがないか確認した後、真空管を挿して電源をオンし+Bと12B4Aのカソード電圧を監視する。大体設計値どおりになったら各部の電圧を確認。…

12B4Aシングルアンプ・組立~配線~CR取り付け

12B4Aシングルアンプの組み立てを始めた。 パーツが勢ぞろいしたところで記念撮影。12B4Aシングルアンプキット(基板組立済)。 組み立ては仮組みで確認しているから順調に進み、パーツが全て取り付いた。ロッカースイッチのガタは無かったが、使用していると…

12B4Aシングルアンプ・磨きなど

塗装が終わった12B4Aシングルアンプのシャーシと裏蓋の磨きをする。最初にホコリの付いているところをピンポイントで#2000のペーパーで削っておいた。浴室でコンパウンドシートで水研ぎをする。削れてくると表面に付いた水滴に色がついてくる。シャーシや裏…

12B4Aシングルアンプ・平ラグ作成

12B4Aシングルアンプの電源部は平ラグに組むので、先に作成しておくことにした。 電源部の平ラグパターン。 パーツを集めたところ。CRや半導体は事前にテスターで確認してある。 平ラグのスペーサーにFETを固定するので、10mmと7mmを使用する。FETの厚みは大…

12B4Aシングルアンプ・シャーシと裏蓋の塗装

まったくもっていつもの金太郎飴的な記事だが、備忘録として残しておこうと思う。12B4Aシングルアンプの仮組みを解体し、シャーシと裏蓋の保護ビニールを剥がす。リューターに付けたペーパーコーンで溶接跡やバリを削る。 浴室で水をかけながら#400のペーパ…

12B4Aシングルアンプ・シャーシと裏蓋の加工~仮組み

またいつものごとく金太郎飴的な記事になってしまうが備忘録なのでご了承を。12B4Aシングルアンプのシャーシ加工を始めた。 シャーシは株式会社奥澤のO-27、W250mm×D150mm×H40mmでt1.0mmのアルミ。穴開け図を印刷してカット、シャーシに貼り付けて定規とカッ…

R120シングルアンプ・完成

とある方から真空管アンプの製作依頼があったのは昨年の11月だった。それはR120とC3eを使ったシングルアンプだ。 R120は傍熱3極管でヒーターは6.3V1.45A、最高プレート電圧300V、最大プレート損失15W。プレート電圧250V、プレート電流60mA、OPTのインピーダ…

R120シングルアンプ・動作確認~特性測定

配線とCR取り付けが終わったR120シングルアンプ本番機の配線チェックを行う。問題なさそうなので真空管を挿して電源投入、R120のカソード電圧と+B電圧を交互に測定する。大丈夫のようだ。素早く各部の電圧を測定。ボリューム最大、SP端子にDMMをACレンジにし…

R120シングルアンプ・組み立て~配線

R120シングルアンプ本番機の組み立てを始めた。まず外装パーツを軽いものから取り付けていく。取り付け終わったらトランスをビス止めする。OPT2個、チョークコイルの順に取り付けた。次はブロック電解コンデンサ。2個目がビスまで指が届かず苦労したが、なん…
