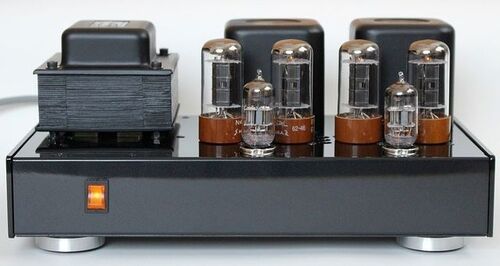

12A6GTY CSPPアンプが完成した。試作機から本番機へは回路的な変更が無かったのでスムーズに行った。 12A6GTYはビーム管でヒーターが12.6V0.15Aの省電力タイプ。形状が気に入ったので使いたかったがCSPPアンプでは専用のOPTが必要なためその購入資金がなかな…

配線チェック後に6N23Pを挿して電源投入、電圧を確認。12A6GTYを挿して電源投入、電圧を確認。SP端子にDMMをACレンジにしてRCA端子に指を触れ、電圧が上昇するのを確認。今回も動作一発OKだ。 回路図に実測の電圧を赤字で記入。 12A6GTY CSPPアンプの詳細な…

12A6GTY CSPPアンプの配線の続き。+B電源基板に配線を取り付けて結線、電源投入して電圧を確認。3280Ωの負荷で電圧は298V、電流は91mAだった。正常に動作していそう。 続いて6V系と-C電源基板に配線を取り付けて結線、電源投入する。6V系は6.2V、-Cは-8Vくら…

12A6GTY CSPPアンプ本番機の配線を始めた。まずは邪魔なOPTからの配線を済ませてしまう。今回は配線を撚ってみた。クロストークの変な挙動対策のためだが、プレート同士・カソード同士はハイインピーダンスなので撚ると線間容量で高域が低下するはず。高域-3…

12A6GTY CSPPアンプ本番機の組み立てを始めた。外装パーツの取り付けって気が進まない。というのは組み立て時にシャーシの塗装したところを傷つけてしまうからで、せっかく綺麗に塗装したのにタッチアップしなきゃいけなくなったりするから。こんなこと多分…

塗装したシャーシと裏蓋の磨きを行う。まずは浴室にて#2000のペーパーで水研ぎ。小さな木片にペーパーを巻き付けてホコリを主に落とし、後は指で行う。研ぐ方向は縦横の直線。角は磨かないように注意。セルローススポンジで水を拭き取ってみるとどのくらい研…

12A6GTY CSPPアンプの塗装をする。曇りで気温は23℃前後。まずはシャーシと裏蓋から。 バリやケガキ線や溶接跡を、ペーパーコーンをつけたリューターで削ったところ。溶接跡は凹んでいるので薄付けパテを塗ってみた。 パテは#1000のペーパーで水研ぎ。その後…

12A6GTY CSPPアンプ試作機を解体した。シャーシや裏蓋、トランスなどを塗装して本番機として組み立てる。解体はじつにあっけない。 数時間後にはバラバラになった。まだ基板には配線がついたままだが、塗装後に乾燥工程が入るのでその時に処理する。立ラグは…

ここ数日ウェブリブログのリニューアルトラブルに巻き込まれてそちらの対応に追われているが、ぼちぼち試作機の試聴をしている。だが私の駄耳にはもう十分で不満なところが全くない。これ以上何をしようか、もっと良くなるかもしれないが現状では思いつかな…

12A6GTYのカソード電圧が高いのでツェナー(D8・D9)を交換。電圧は26V→24Vになった。カソード電圧はLch 42.0V、Rch 45.1Vまで下がった。左右チャンネルで3.1Vの差があるが、電流は1.6mAの違いでしかないので無視することにする。 半固定VR1を10kΩから20kΩに変…

配線チェック後に12A6GTYを挿して電源投入する。電圧が極端に違わないのを確認後、6N23Pを挿して再度電源オン。各部の電圧に設計と大きな違いが見られないのを確認。RCA端子に指を触れ、SP端子のAC電圧が上昇するのを確認。動作一発OKだ。 回路図に実測の電…

12A6GTY CSPPアンプの真空管ソケット周り、GND配線、アンプ部基板周りの配線をする。カソードCRに配線を取り付けて固定。12A6GTYのスクリーングリッドに10Ωの抵抗を取り付けた。これは電流測定のため。12A6GTYのグリッド抵抗1kΩを取り付け、入力のシールド線…

12A6GTY CSPPアンプ試作機の配線を始めた。まずAC1次配線、次にヒーターの配線を行う。 こんなふうになった。何となく配線の引き回しを決めている。MTソケットへの配線が見えないが、実際には配線している。 真空管を挿して点灯式。ヒーター電圧は6N23Pが6.7…

12A6GTY CSPPアンプの仮組みを解体してシャーシの保護ビニールを剥がし、バリ取りをする。水洗いして乾かした後に試作機の組み立てを始めた。 回路的には電源部を除いてPCL83 CSPPアンプとほぼ同じなので、いきなり本番機を組み立ててしまっても大丈夫かもし…

12A6GTY CSPPアンプの平ラグ基板を作成した。それぞれ電源部2枚、アンプ部3枚の計5枚。 シャーシ内部を見て平ラグパターンを変更した。これは+B電源部。 完成した+B電源部(左)と6V・-C電源部(右)。+B電源部から始めたのだが47uFと100uFをアベコベにしてしま…

シャーシ加工が終わった12A6GTY CSPPアンプの仮組み立てをする。順調に組み立てていったがOPTのトランスケースを取り付けようとしたらネジが入らない。ネジはM4だとばかり思っていたがM5であることがわかった。仮組み立て途中の状態でドリルを使って固定穴を…

12A6GTY CSPPアンプのOPT、ASTR-30Sをトランスケース(W71mm×D71mm×H74mm)にケーシングする。トランスケースは厚さ1mmの鋼板製。 まずはトランスを固定するプレートの製作。裏蓋を作った余りのアルミ板(厚さ1.2mm)に穴開けした後にカットする。 完成した固定…

12A6GTY CSPPアンプのシャーシと裏蓋の加工を行う。これが済めば大きなステップになる。加工に入る前にシャーシの合わせ目に瞬間接着剤を流し込んでおくとシャーシが強固になる。 作成した穴開け図。 穴開け図を印刷し、定規とカッターで罫書き。2枚を貼り合…

アキバへ出かけて不足しているパーツを買ってきた。千石電商→門田無線→海神無線→瀬田無線→エスエス無線の順に回って全てのパーツが入手できた。 買ってきたパーツを並べて記念撮影。また買い出しせずに組めるかな？最近は億劫で仕方ない。 海神無線でデンマ…

12A6GTY CSPPアンプの平ラグパターンを作成した。 これは+B電源部。FETの2SK3234はシャーシに取り付けて放熱させる。25.9Vのバイアス回路も乗せた。10Pの平ラグに収まった。 +6Vと-C電源部。5Pの平ラグに収まった。 アンプ部。2SK117のゲートには1/4Wの抵抗1…

とりあえずレイアウト図を作成したのでパーツを乗せて確認してみた。 GT管がソケットの下駄を履いていたりMT管がピンのぶん背伸びしていたり、電源トランスがひっくり返っていたりするけど、それらを考慮してどうなのか見極める。 LchのOPTが右に寄っている…

電圧増幅段はカスコード案の回路を採用し、CRのディメンジョンを決めた。12A6GTYのグリッドには約25Vのプラスバイアスをかける。この回路の場合、DCバランスを変えると23.5V〜25.9Vでグリッド電圧が変化する。計算が合っていれば。スクリーングリッド電流を2…

前回は電圧増幅段にブートストラップを使用した回路を考えたが、電圧増幅段の電源をかさ上げしてドライブ電圧を確保し、出力段グリッドにプラスバイアスをかける回路を検討してみた。 これはFETと3極管の2段増幅で、FETに2SK30ATMを使用するとNFBをかけた時…

12A6GTY CSPPアンプの回路検討を始めた。まずは出力段の検討から。 12A6のEp-Ip特性図にロードラインを引いてみた。Eg=0Vの曲線のニーポイントを通るように引く。引き方はDEPPと同じOPTの1次インピーダンスの1/4で良い。12kΩの場合、その1/4は3kΩとなる。 出…

以前から温めていた構想に12A6GTY CSPPアンプがある。意を決して主要なパーツを購入したので本格的に始動することにした。 12A6GTYはビーム5極出力管でヒーターは12.6V0.15Aの省電力なタイプ。手持ちのは袴の高さが異なるが、他に4本持っているから揃えるこ…

特注トランスが入荷したので受け取ってきた。10/4発注で10/12入荷だから8日でできたことになる。納期は20日と言われたのでのんびり構えていたらやたらと早かった。 仕様は1次：0-100V、2次：0-12.6V0.2A×2で2次が5.04VA。サイズはW70mm×D37mm×H42mmで重量は2…
