VT-25シングルアンプ

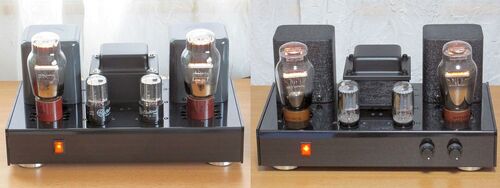

VT-62シングルアンプ(左)と新作のVT-25シングルアンプ(右)を比較試聴してみた。VT-62シングルアンプは6DN7の直結カソードチョークドライブ、VT-25シングルアンプは6DN7の直結カソードフォロアドライブだ。OPTは同じアンディクス・オーディオのOPT-S14。アン…
このアンプを製作しようと思ったきっかけは、拙VT-62シングルアンプで音楽を聴いていた時にフィラメントの輝きが美しいと思ったことだった。 同じ送信管であるVT-25なら何本か持っていたはずなので、探してみると3本見つかった。これを使ってVT-25シングルア…
VT-25(10)の上位互換球(と言うのか?)としてはVT-62(801A)がある。これは最大プレート電圧と最大プレート損失をアップさせた送信管で特性的には同一とされている。手持ちにVT-62が2本あるので、いわゆるタマころがしをしてみる。ただ差し替えるだけではなく…
VT-25シングルアンプは無帰還での特性に問題ないことが確認できたので、NFBをかけることにした。NFB抵抗は実験機で1kΩとすれば6dBとなることがわかっている。発振防止に位相補正容量1000pFを並列に入れる。 現状の回路図。 諸特性を測定。高域は70kHz前後ま…
配線の終わったVT-25シングルアンプの配線チェックを行う。誤配線や配線忘れ、ショート・オープンは無いようなので、真空管を挿して電源オン、カソード電圧を27Vに調整。各部の電圧に設計と大きな違いがないことを確認。SP端子にDMMをACレンジにして接続、RC…
VT-25シングルアンプの組み立てを始めた。軽いものから外装パーツを取り付けていく。仮組みで確認しているから、特に問題なくパーツが付いた。 フロント部分には傷防止のため厚紙をカットして貼り付けた。真空管を挿して「観球アンプ」。 シャーシ内。仮組み…
今回も金太郎飴的な記事だが備忘録なのでご了承を。塗装は外の駐車スペースで行うので、雨が降ったり風が強くて塗装のできない日が数日。ようやく風の弱い晴れた日に一気に塗装する。シャーシと裏蓋の保護ビニールを剥がし、溶接跡やバリをリューターにつけ…
VT-25シングルアンプの金属加工が終わったので、仮組みをしてパーツの干渉や接近しすぎな箇所が無いかどうか確認する。試行錯誤しながら組み立てていったので時間がかかった。シャーシの追加工は無かった。いきなり電源部の平ラグの電解コンデンサの頭がつか…
OPTの固定プレートとVT-25のソケットプレートを作成する。 最初に穴開け図を作成。 t1.0mmのアルミ板に、印刷してカットした穴開け図を貼り付けてケガキ線を入れる。油性ペンで印をつけた。当初はアルミ板をカットしてから穴開けをやろうと思ったが、穴開け…
VT-25シングルアンプのシャーシ加工を始めた。こういう作業は始めるまでが億劫でなかなか取り掛かれないが、一旦始めてしまうと騒音が出るから早く終わらせたいと思うものなんだね。一気にやると疲れが出るし集中力が途切れるのでミスや怪我を誘発する。だか…
シャーシ上面にはトランス3個と真空管が4本だから、できるレイアウトは限られる。考えた2案で検討を進める。 これは拙VT-62シングルアンプと同じ配置でVT-25を両端に置いたレイアウト。 レイアウト図を印刷し、シャーシにトランスと真空管を並べてみる。自分…
VT-25シングルアンプ実験機は、6dBのNFBをかけた際にSP負荷オープンで0.1μF~0.22μFを接続した時に発振した。NFB抵抗に位相補正容量1000pFを追加したところ発振しなくなった。今回は位相補正容量を追加した時の諸特性を測定した。 回路図。C6が追加した1000p…
VT-25シングルアンプの実験機を組み立てた。片チャンネルのみ、入力ボリューム無し、電源スイッチは省略とした。+B・+B1・-C・-C1は片チャンネルだと電圧が高くなってしまうため、ダミー抵抗を付けてある。 回路の電圧を赤字で記入した。AC100Vが1.5%高いが…
当初はバラックで特性を確認するつもりでいたが、平ラグを作成し実験機を組んで確認しようと考えを変えた。 +B・+B1・-C電源の平ラグパターン。 平ラグに組んだ電源部。うひゃー詰めすぎ! 2SK3234はシャーシに取り付けて放熱させる。 アンプ部の平ラグパタ…
レイアウト検討ではエイヤーで平ラグの極数を決めてしまったけど、その極数で本当に乗るのか確認する必要がある。そこで平ラグパターンを作成することにした。 現状の回路図を上記に示す。+Bが392Vで、AC100Vが103Vとかになった場合、404Vまで上がって電解コ…
VT-25シングルアンプのレイアウト検討をしてみた。シャーシは株式会社奥澤のO-45、W300mm×D170mm×H50mm、t1.5mmのアルミを想定している。拙VT-62シングルアンプを元にレイアウト検討をしたので、基本的にシンメトリー配置だ。電源トランスを端に置くオーソド…
12B4Aシングルアンプが一段落したので、中断していたVT-25シングルアンプを再開することにした。当記事は年頭に上げた構想の続きとなる。今回は特注電源トランスだ。電源トランスはいつもお世話になっている西崎電機に特注する。送った見積もりはこんなふう…
先日回路設計したVT-25シングルアンプは、カソードフォロアの電源を左右チャンネルで共用している。これはクロストークで問題にならないか? 拙300Bシングルアンプはカソードフォロアの電源を左右チャンネルで分けているが、ショートさせたらクロストーク特…
VT-62シングルアンプを鳴らしながらVT-62のフィラメントが灯っているようすを見ると、じつに美しい。フトVT-25なら何本かあったよなと確認したら3本出てきた。売却したアンプの予備として買ってあったタマだ。 VT-62シングルアンプは電圧増幅段に6DN7を使っ…
